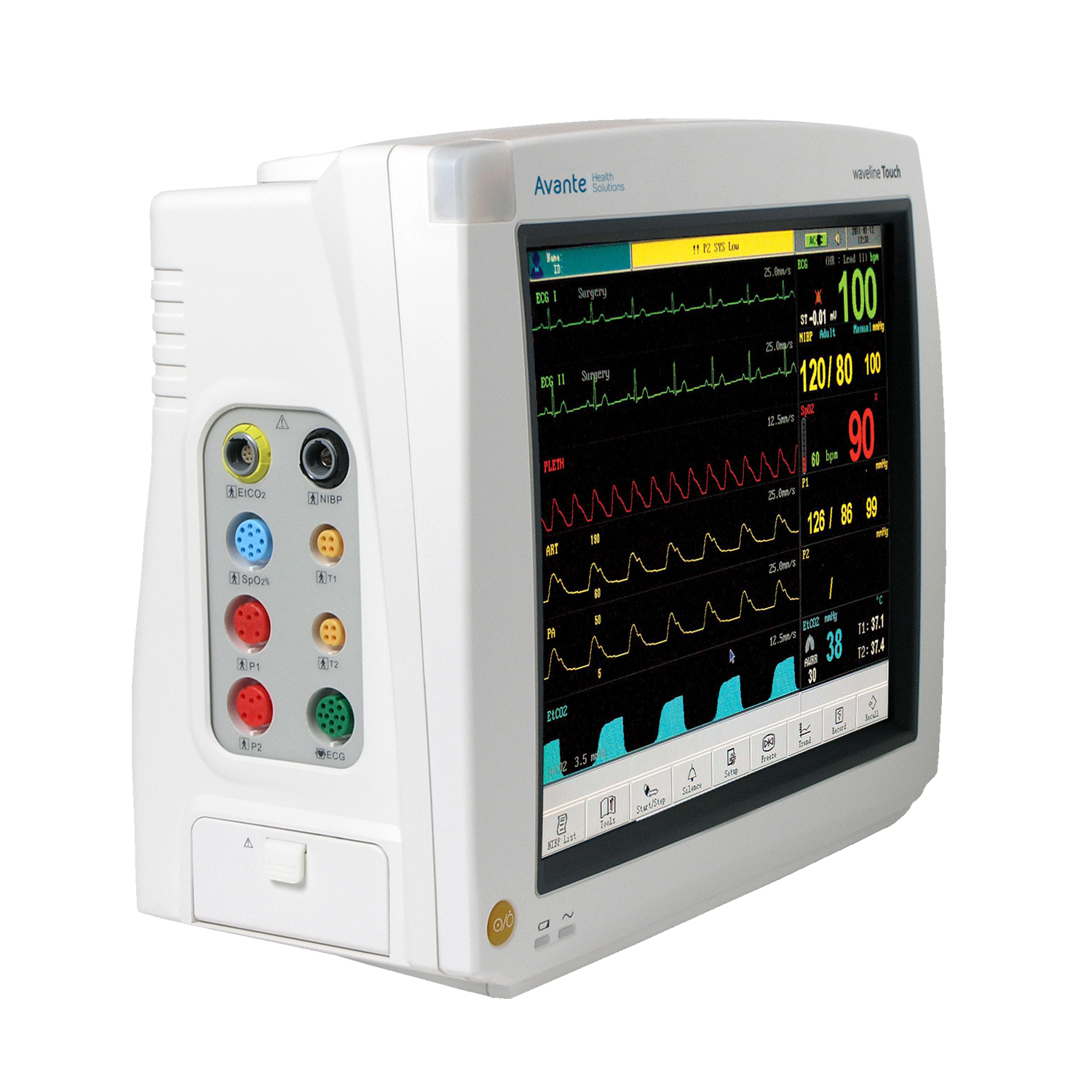

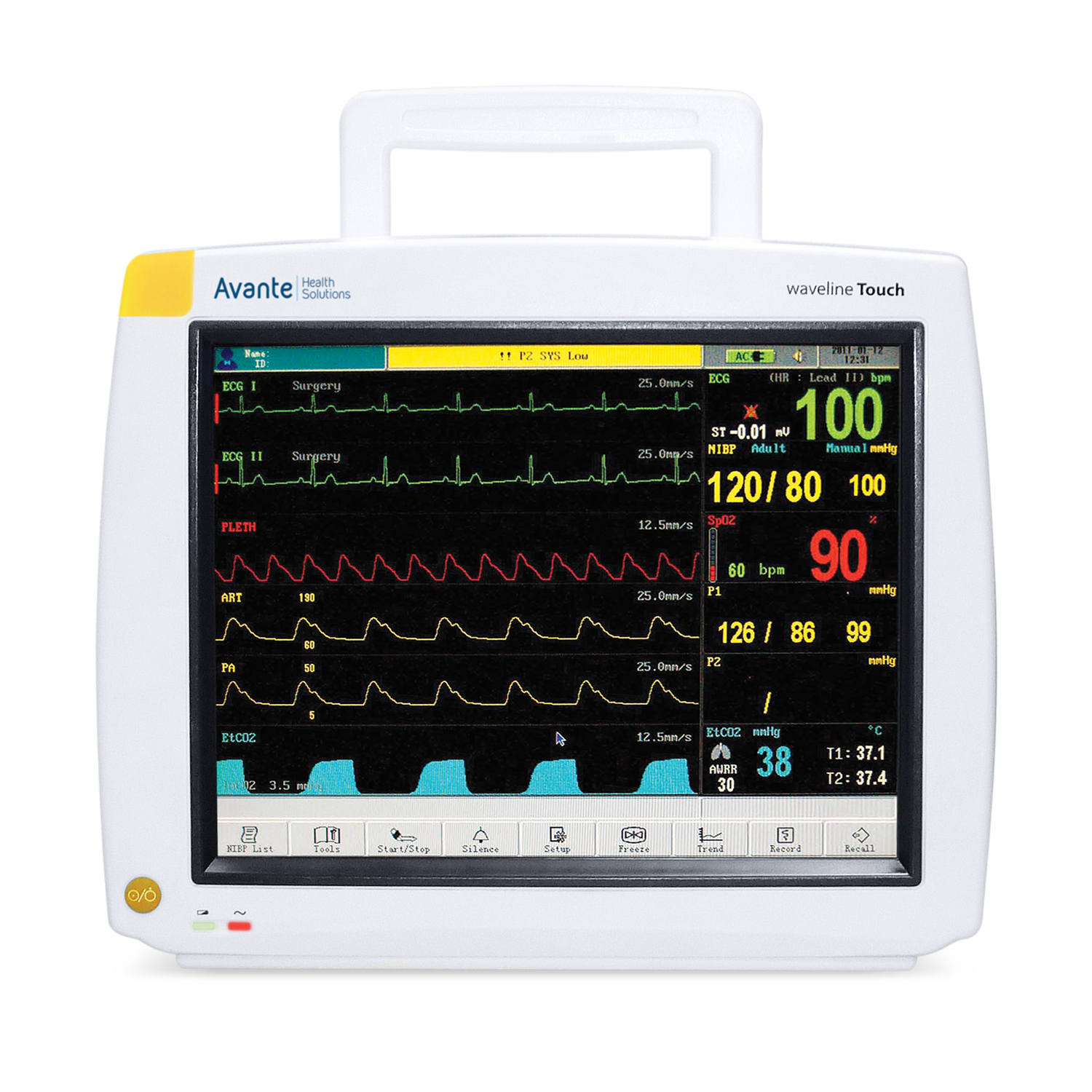

Monitor de paciente táctil Avante Waveline con pantalla táctil

Peso físico y dimensiones

• Peso: 5 kg
• Altura: ~ 11 pulgadas
• Profundidad: ~ 6-1 / 5 pulgadas
• Ancho: ~ 12 3/5 pulgadas

Solicitud

• Pacientes neonatales, pediátricos y adultos

Entorno de operación

• Fuente de alimentación: alimentación de CA externa o batería interna
• Alimentación de CA: 100-240 VCA, 50/60 Hz, <150 VA
• Batería: plomo-ácido recargable; Tiempo de funcionamiento en condiciones normales (1 hora); Tiempo de funcionamiento después de la primera alarma de batería baja (10 min.)

Temperatura

• Trabajo – 5 ° -40 ° C
• Almacenamiento – -20 ° C

Especificaciones de rendimiento

• Pantalla: TFT a color de 12,1″, pantalla táctil
• Resolución: 800 × 600 píxeles
• Traza: ECG de 4, 6 u 8 formas de onda (I, II, III, aVR, aVL, aVF, V1-V6), PLETH, RESP, IBPx2, ETCO2
• Indicador – Indicador de alarma; Indicador de encendido QRS pitido y sonido de alarma
• Tiempo de tendencia: 72 horas
• Grabador: incorporado, matriz térmica, 2 canales
• Registro – Ancho 48 mm
• Registrador – Papel 50 mm
• Grabación – Velocidad 25 mm / s, 50 mm / s

ECG

• Entrada: cable de ECG de 3 derivaciones y línea AAMI estándar para la conexión
• Entrada: cable de ECG de 5 derivaciones (opcional) y línea AAMI estándar para la conexión
• Elección de clientes potenciales: I, II, III, aVR, aVF, aVL, V
• Elección de ganancia: x0.5, x1.0, x2.0
• Característica de frecuencia: 0.05-40 Hz
• Formas de onda de ECG – 7 canales
• Voltaje de penetración – 4000VAC 50 / 60Hz
• Velocidad de barrido: 12,5, 25 y 50 mm / s
• Rango de visualización de frecuencia cardíaca: 30-300 bpm
• Precisión: ± 1% o ± 1 lpm, lo que sea mayor
• Ajuste de rango de límite de alarma – Límite superior 80-400 lpm; Límite inferior 20-150 bpm

RESP

• Método de medición: impedancia RA-LL
• Rango: 0-120 rpm
• Precisión – + 3 rpm
• Ajuste de límite superior-inferior de alarma: límite superior 6-120 rpm, límite inferior 3-120 rpm
• Velocidad de barrido: 12,5 y 25 mm / s

NIBP (Suntech)

• Tecnología de medición: medición oscilante automática
• Inflado del manguito: <30 s-0-300 mmHg, manguito estándar para adultos
• Período de medición: AVE <40 s
• Modo: manual, automático, STAT
• Intervalo de medición en modo AUTO: 2 min-4 horas
• Rango de frecuencia de pulso: 30-250 (lpm)
• Rango de medición: modo adulto / pediátrico, SYS 40-250 (mmHg), DIA 15-200 (mmHg); Modo neonatal, SYS 40-135 (mmHg), DIA 15-100 (mmHg)
• Resolución: 1 mmHg
• Precisión: presión, error medio máximo ± 5 mmHg, máx. Desviación estándar 8 mmHg
• Protección contra sobrepresión: modo adulto 280 (mmHg), modo neonatal 150 (mmHg)
• Ajuste del límite de alarma: SYS 50-240 mmHg, DIA 15-180 mmHg

TEMPERATURA

• Rango – 25 ° -50 ° C
• Precisión – + 0,2 ° C 25,0 ° -34,9 ° C; + 0,1 ° C 35,0 ° -39,9 ° C; + 0,2 ° C 40,0 ° -44,9 ° C; 0,3 ° C 45,0 ° -50,0 ° C
• Resolución de pantalla: 0,1 ° C
• Ajuste de límite superior-inferior de alarma: límite superior 0-50 ° C, límite inferior 0-50 ° C
• Canal – 2 canales
• Ajuste del límite de alarma: 10-50 ° C

Masimo SET SpO2

• Precisión de SpO2 (sin movimiento):
• Pediátrico adulto: 70 ~ 100%: ± 2%, 0 ~ 69%: sin especificar
• Recién nacido: 70 ~ 100%: ± 3%, 0 ~ 69%: sin especificar
• Precisión de SpO2 (movimiento):
• Pediátrico adulto: 70 ~ 100%: ± 3%, 0 ~ 69%: sin especificar
• Recién nacido: 70 ~ 100%: ± 3%, 0 ~ 69%: sin especificar
• Rendimiento de baja perfusión:> 0.02% de amplitud de pulso y% de transmisión> 5
• SpO2: ± 2%
• PR: ± 3 lpm
• Modos:
• Modo de promediado: 2, 4, 8, 10, 12, 14 y 16 s
• Sensibilidad: Normal, APOD y Máxima
• Precisión de PR (sin movimiento):
• Recién nacido: 70 ~ 100%: ± 3%, 0 ~ 69%: sin especificar
• Recién nacido pediátrico adulto: 25 ~ 240 lpm: ± 3 lpm
• Precisión de PR (movimiento):
• Recién nacido pediátrico adulto: 25 ~ 240 lpm: ± 5 lpm
• Rango de medición:
• SpO2: 1 ~ 100%
• PR: 25 ~ 240 bpm
• Perfusión: 0.02 ~ 20%

IBP (opción)

• Rango de medición: -10-300 mmHg
• Canal – 2 canales
• Sensibilidad del transductor de presión, 5μV / V / mmHg
• Rango de impedancia: 300-3000 ÃŽÂ ©
• Sitios de transductores: ART, PA, CVP, RAP, LAP, ICP
• Resolución: 1 mmHg
• Precisión: ± 1 mmHg o ± 2%, lo que sea mayor
• Rango de alarma: -10-300 mmHg

EtCO2 (opción)

• La opción EtCO2 permite el cumplimiento de las normas de el ASA para la monitorización anestésica básica (a partir del 1 de julio de 2011)
• Modo de muestreo – Sidestream
• Principio de funcionamiento – Óptica de haz único infrarrojo no dispersivo (NDIR), longitud de onda dual, sin partes móviles
• Rango de medición de CO2: 0 a 150 mmHg (0 a 19,7%, 0 a 20 kPa)
• Método de cálculo de CO₂: BTPS (temperatura corporal saturada con presión)
• Resolución de CO₂: 0,1 mmHg (0-69 mmHg); 0,25 mmHg (70-150 mmHg)
• Precisión de CO₂: 0-40 mmHg ± 2 mmHg; 41-70 mmHg ± 5% de lectura; 71-100 mmHg ± 8% de lectura; 101-150 mmHg ± 10% de lectura; Más de 80 respiraciones por minuto ± 12% de la lectura
• Frecuencia de muestreo: 100 Hz
• Frecuencia respiratoria: 2-150 bpm
• Precisión de la frecuencia respiratoria: ± 1 respiración
• Tiempo de respuesta – <3 segundos – incluye el tiempo de transporte y el tiempo de subida
• Rango de medición de CO₂ inspirado: 3-50 mmHg
